Diagnostic structurel et étude de dimensionnement
Diagnostic et étude des renforts de deux charpentes à Jouaignes
Le projet :
Diagnostic et étude des renforts de deux charpentes à Jouaignes
Client :
Domaine d'activité
Type de projet :
La demande
Dans le cadre de la réhabilitation de deux bâtisses à Jouaignes, MasterDiag a confié à BET CLAIR’EQUEAUX la vérification des charpentes existantes, puis l’étude de renforts et d’adaptations structurelles.
Le projet prévoyait notamment la pose d’une isolation, des modifications de la charpente et des ouvertures. Il fallait évaluer l’incidence de ces transformations sur les ouvrages conservés.
lieu :
JOUAIGNES (02)
date :
SEPTEMBRE 2026
L'analyse

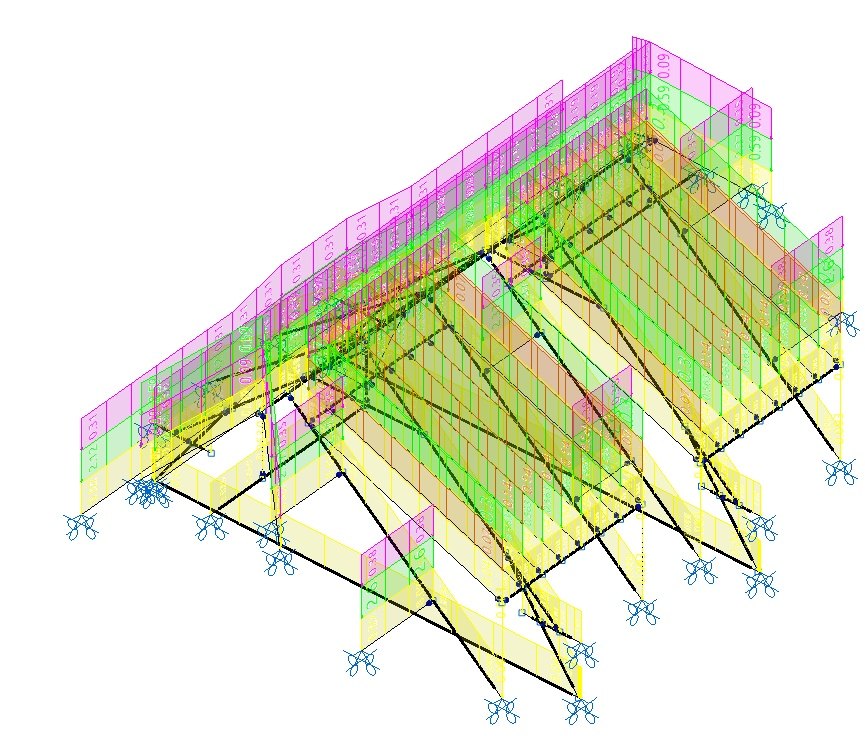

Les deux charpentes ont été étudiées à partir des géométries et des documents disponibles, au moyen de modèles de calcul prenant en compte les charges de couverture, d’isolation et de neige.

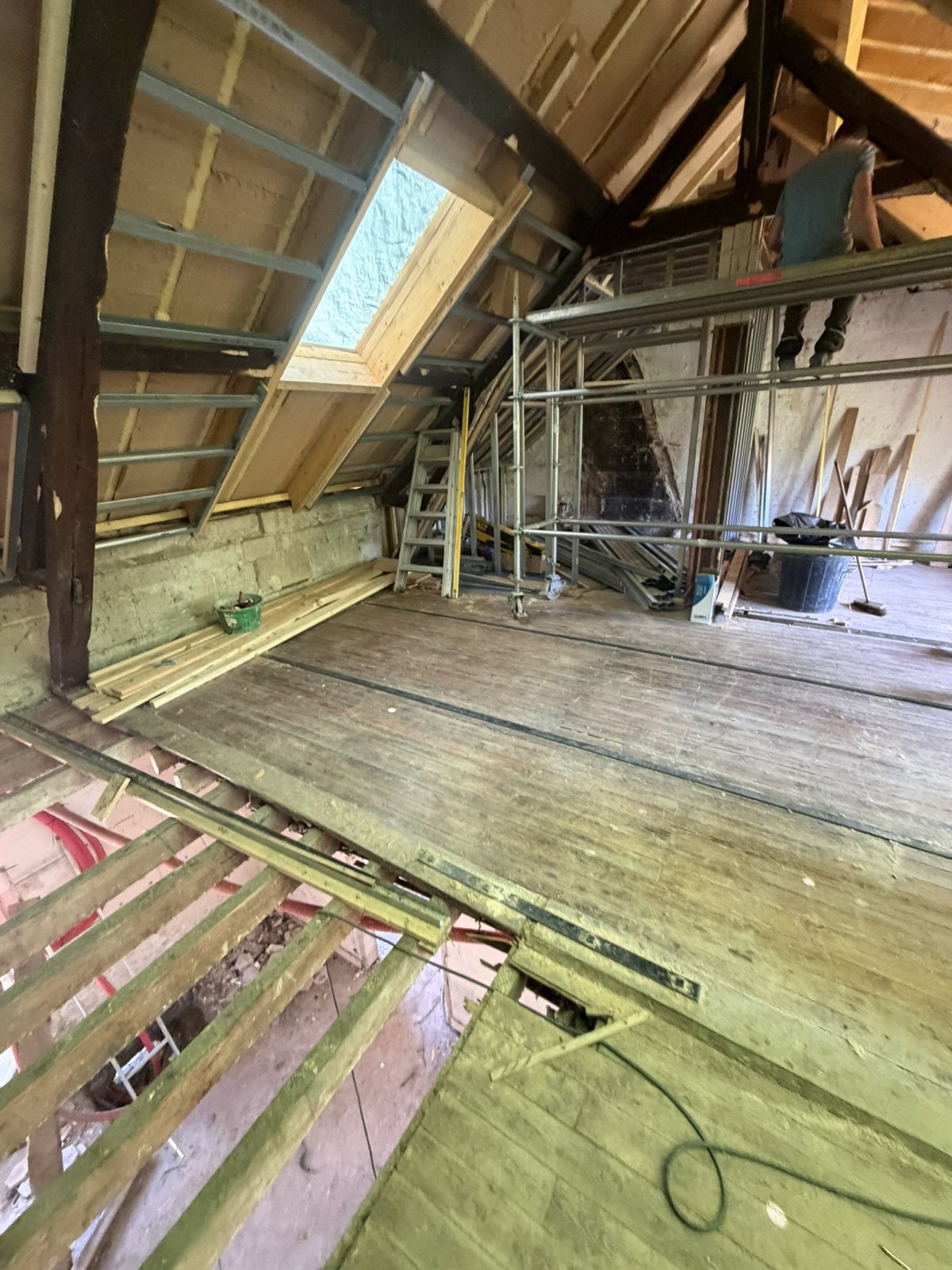

Pour la première bâtisse, les vérifications ont comparé différentes configurations de couverture et identifié les éléments nécessitant un renforcement avec le projet d’isolation.
Pour la seconde, l’étude a distingué la configuration avec isolation seule de celle comportant la suppression d’un entrait, qui modifie le fonctionnement des appuis et les efforts transmis aux maçonneries.
La solution
BET CLAIR’EQUEAUX a défini des renforcements ciblés des éléments de charpente et des dispositions d’ancrage adaptées aux configurations étudiées.

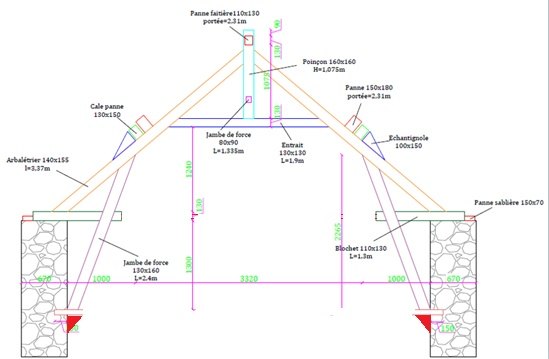

La note complémentaire a également étudié un portique et un plancher pour la première bâtisse, ainsi que des reprises d’appuis et de linteaux pour la seconde. Les solutions visent à accompagner les transformations tout en tenant compte du fonctionnement de l’existant.
La modification particulière d’un arbalétrier fait l’objet d’un avis de faisabilité soumis à des conditions de reprise et d’ancrage. Son dimensionnement complet et ses assemblages restent à préciser dans une étude projet et d’exécution.
Le projet en images
